El expansor de slots es un dispositivo que, conectado a cualquiera de las 2 ranuras de expansion (puertos de "cartucho") del MSX1, MSX2/2+ o MSX-TR, proporciona hasta 6 nuevas entradas para conectar los distintos dispositivos del MSX (Controladoras de discos duros y CD-ROM, MSX-AUDIO, MSX-MUSIC o Moonsound, GFX-9000, tarjetas de memoria, etc...)
Los expansores de Slots tipo EVOLUTION4 (V1 y V2)suponen, ademas, un avance cualitativo ya que incorpora conexiones para tarjetas de 16, 24 y 32 bits (*) y un bus PDA con posibilidad de DMA para la conexion directa de nuevos procesadores (DSP, eZ80 y Z380) con potencias de calculo superiores en varios ordenes de magnitud a los Z80A, Z80H y R800 de los MSX, con numerosas ventajas como direccionamiento lineal de memoria.
Este expansor es el unico del mercado que posee realmente un bus independiente que permite procesamiento paralelo simultaneo a superior velocidad.

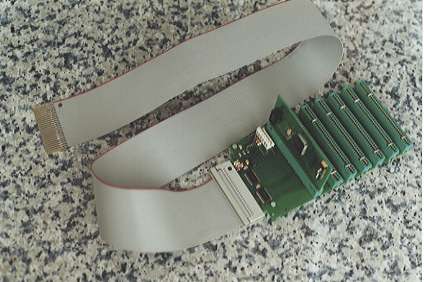

El LPE-EVOLUTION4-V1, conjuntamente con una tarjeta de Generador de Slot Avanzado tipo 2 o 3 que expande en 4 Secundarios el primario del MSX al que se conecta. Las dos ultimas ranuras son de I/O no encontrandose expandidas. Cuando alguna tarjeta con procesador toma el bus del expansor, el Generador convierte las cuatro primeras ranuras en Primarios.
El LPE-EVOLUTION4-V2 que es compatible 100% con la vesion 1, trae un sencillo generador que expande en 4 Secundarios el primario del MSX al que se conecta. Las dos ultimas ranuras son de I/O no encontrandose expandidas. Para conectar generadores de slots mas avanzados tipo 2/3, basta con cambiar un puente (jumper) para anularlo. Esto permite abaratar el expansor cuando solo se use como un expansor estandar.
(*) Bajo pedido se suministra con los conectores de solo 8 bits, para uso sin quitar las carcasas de los cartuchos.
El Expansor de slots a 32 bits es, ademas, el corazon del nuevo Sistema EMSX

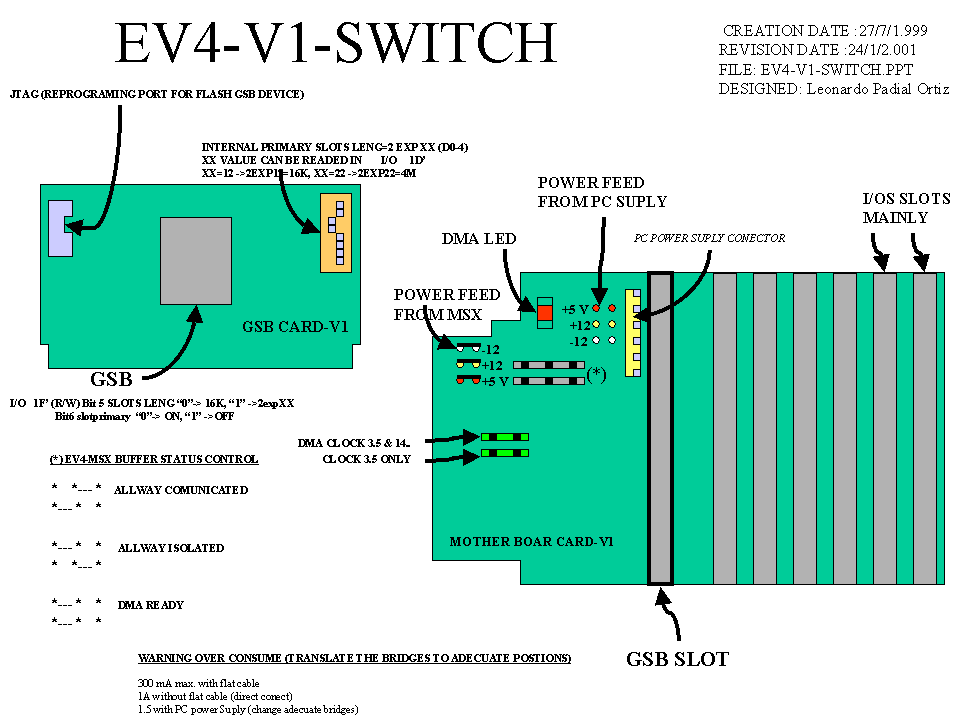

Posicion de Jumpers para Alimentacion desde MSX o de fuente de alimentacion
de PC AT en EVOLUTION4-V1 (esta operacion es muy delicada ya que puede dañar el equipo
, por tanto debe realizarse con la mayor precaucion con todo desconectado y evitando
errores de conexion)
- JUMPEREV4-V1 (27K bytes)
